Без жесткого края
С жестким краем
Описание

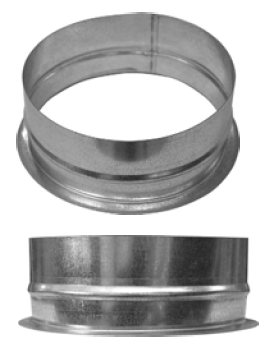

Ниппель используется для соединения воздуховодов круглого сечения одного диаметра. Круглые воздуховоды с ниппельным соединением не имеют выступающих частей и требуют меньше пространства для монтажа.
Пример обозначения

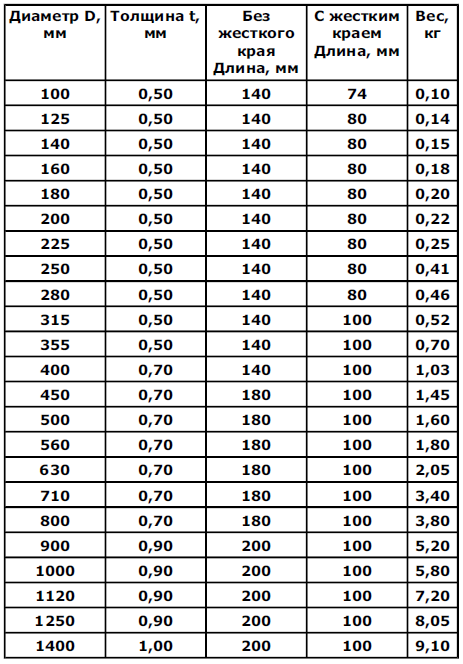

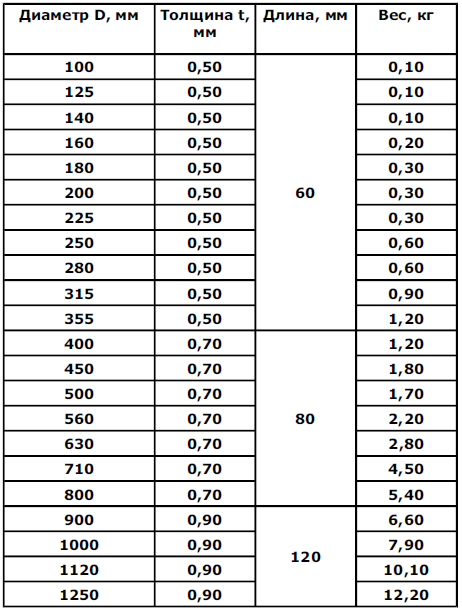

Размеры и технические характеристики
Описание
Муфта предназначена для непосредственного соединения фасонных элментов.
Пример обозначения

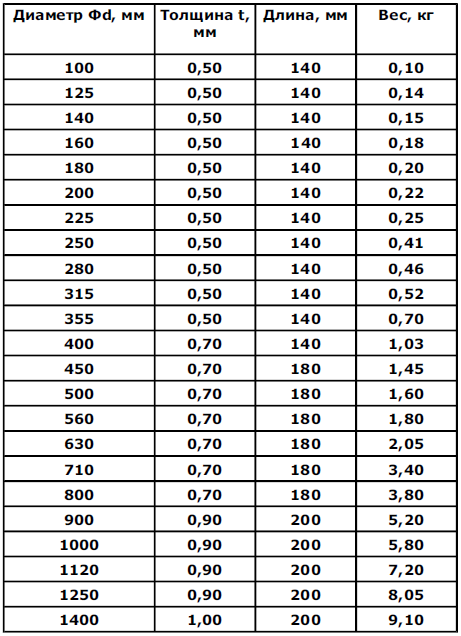

Размеры и технические характеристики
Без резинового уплотнителя
Описание

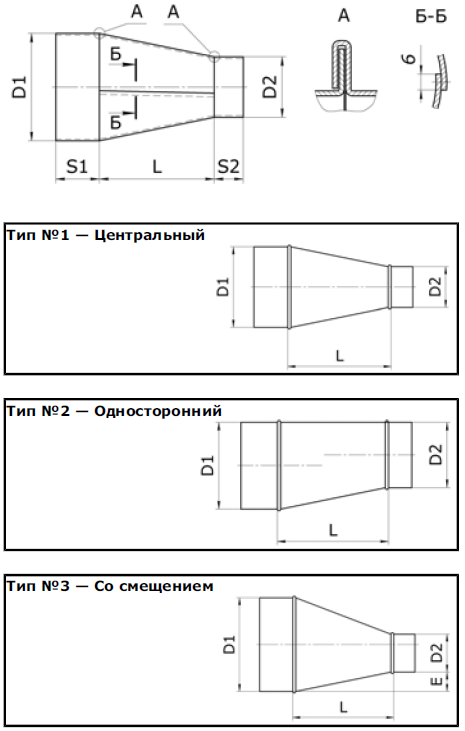

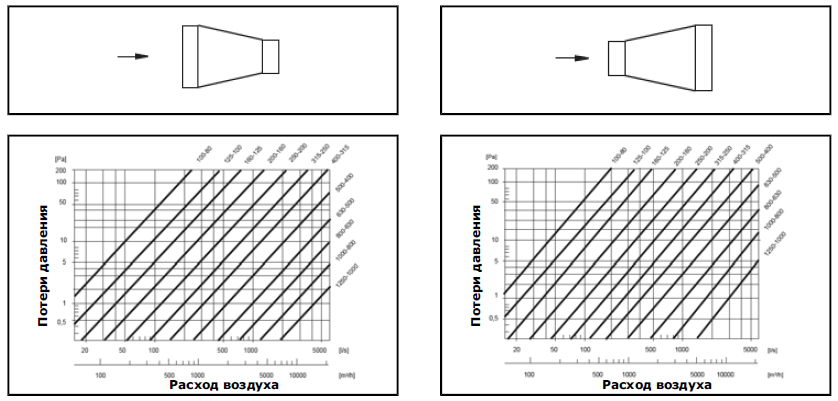

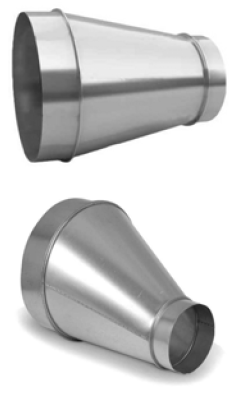

Для плавного перехода одного сечения воздуховода на другое и сохранения оптимальной скорости потока в системах вентиляции используются круглые переходы. Переходы бывают с круглого сечения на круглое, с прямоугольного сечения на прямоугольное, с круглого сечения на прямоугольное и со смещением. Предлагаемые нашей компанией круглые переходы предназначены для быстрой стыковки воздуховодов различного сечения. Размеры круглого перехода могут быть различны и выбираются по желанию заказчика.

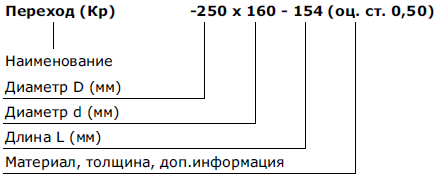

Пример обозначения

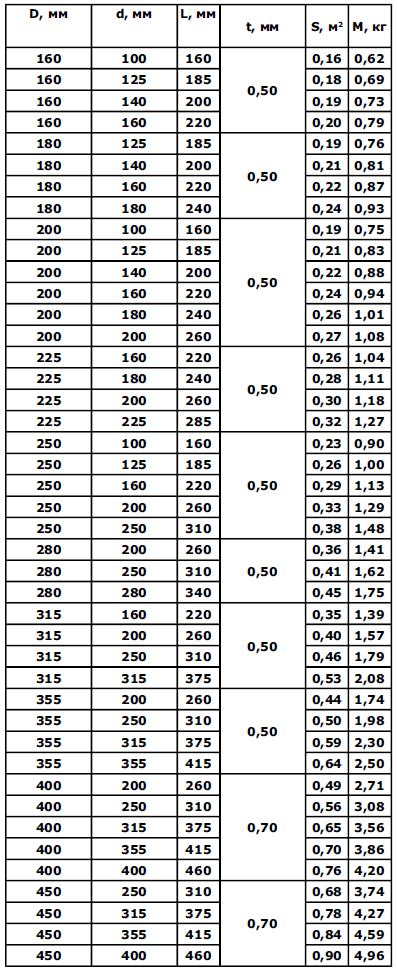

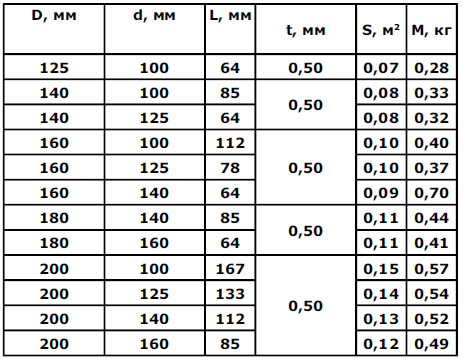

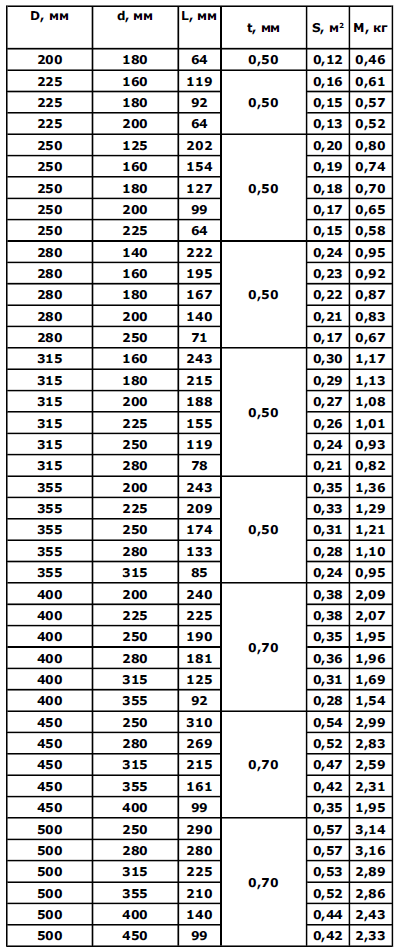

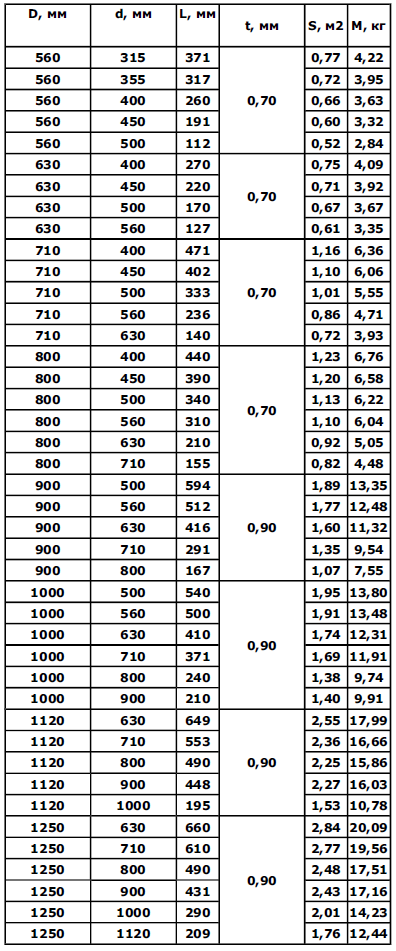

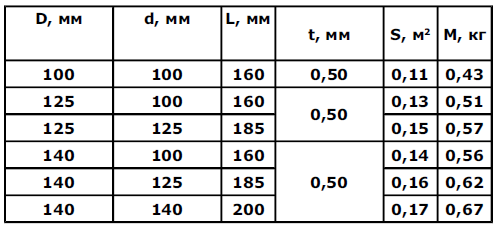

Размеры и технические характеристики

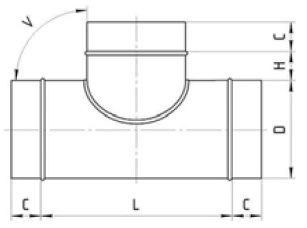

Описание

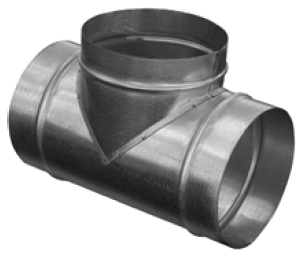

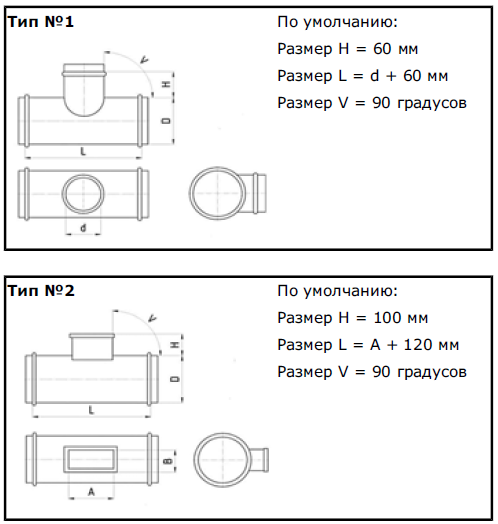

При монтаже разветвленной системы вентиляции применяются тройники, что позволяет отказаться от дополнительных переходов с одного сечения на другое и улучшает акустические и аэродинамические параметры сети. С учетом особенностей объекта наша компания может менять высоту и длину тройника, длину врезки. Тройники для вентиляции легко маскируются при помощи отделочных материалов или декоративных панелей. При монтаже сначала все воздуховоды последовательно присоединяются к тройнику. Затем воздуховоды соединяются с уже смонтированными элементами системы вентиляции. Таким образом тройники для вентиляции являются фасонной частью, которая создана для разветвления линии воздуховодов, иными словами, для разветвления одного потока воздуха на два, либо же для объединения двух потоков в один общий.

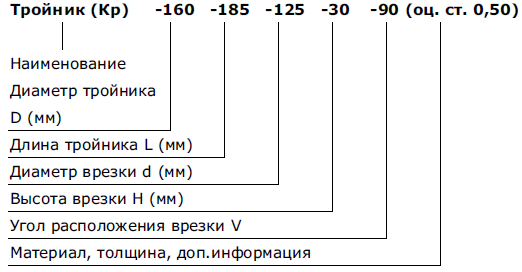

Пример обозначения

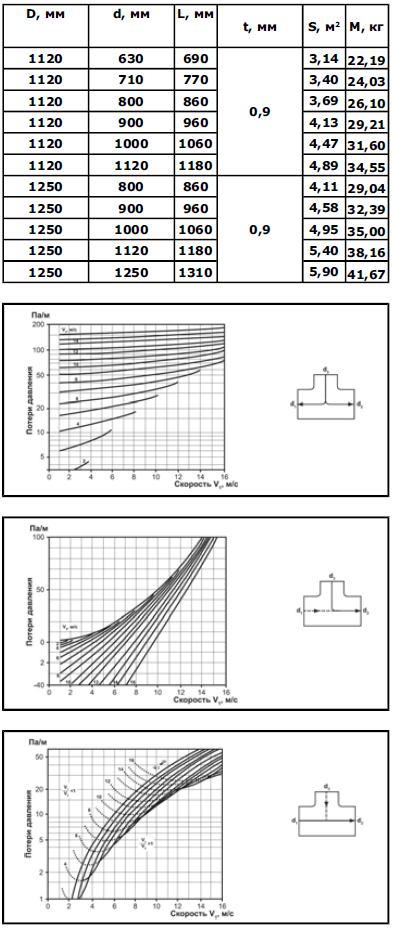

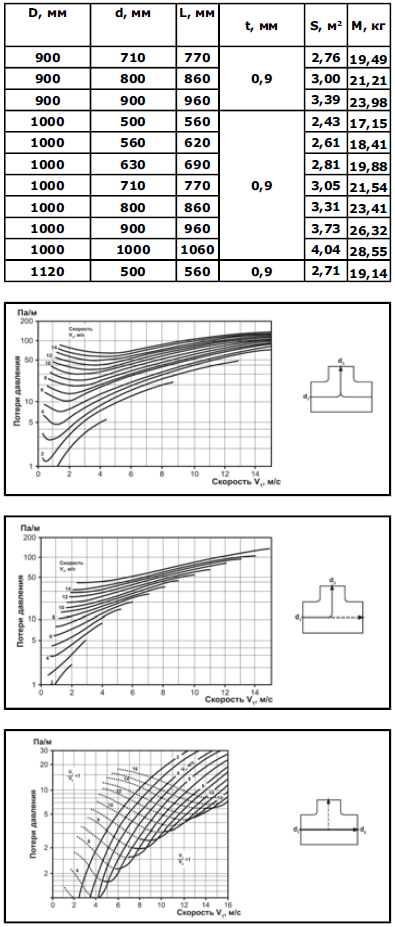

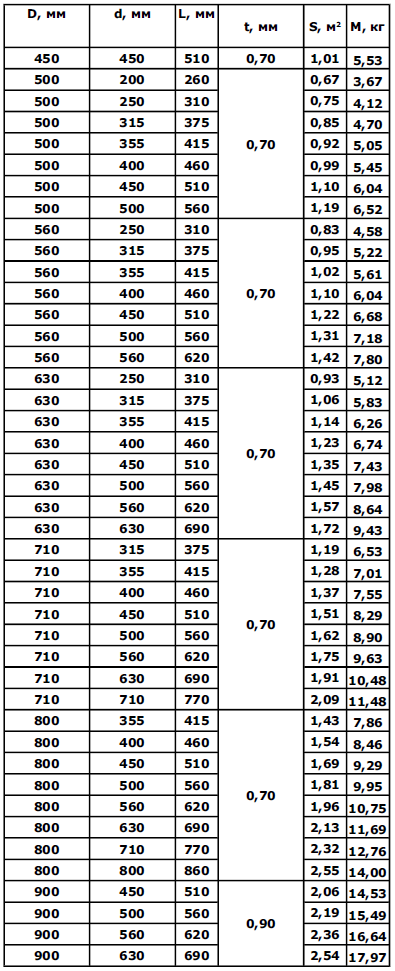

Размеры и технические характеристики

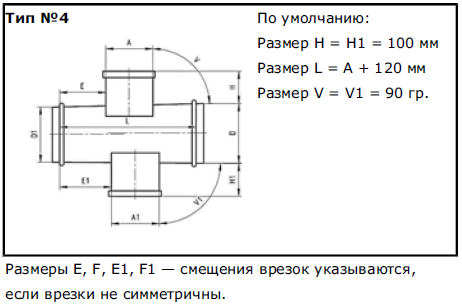

Описание

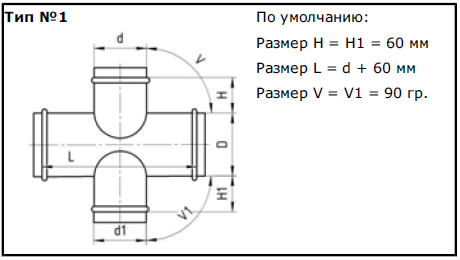

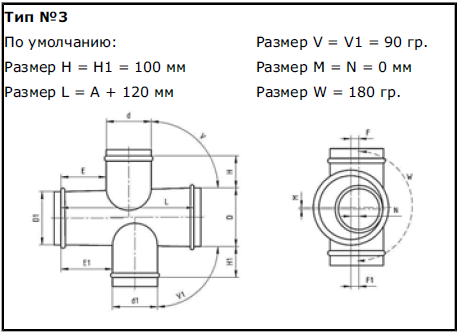

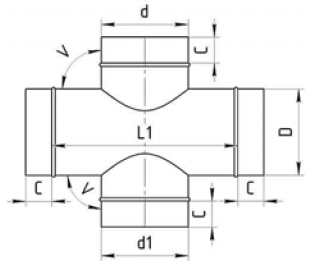

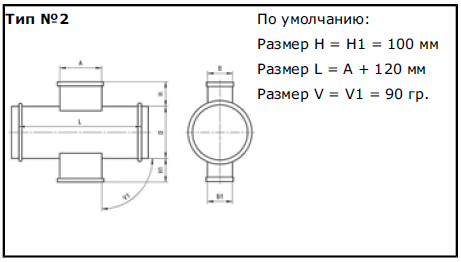

Крестовины предназначены для соединения четырех воздуховодов одновременно. При монтаже систем вентиляции зданий воздуховоды должны монтироваться в разных направлениях, чтобы обеспечить правильный поток свежего воздуха. Очень тяжело соединить четыре воздуховода между собой, так как велика вероятность их разгерметизации, что приведет к непригодности системы вентиляции в целом. На нашем производстве происходит проектирование и изготовление крестовин различной конфигурации, которые оптимально подходят для монтажа любых систем вентиляции. Все элементы крестовины вырезаются с идеальной точностью и свариваются между собой.

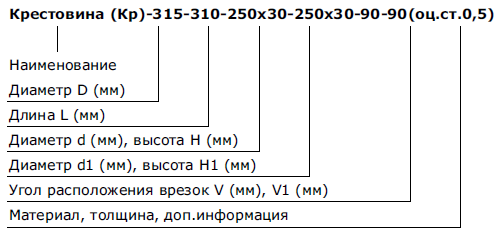

Пример обозначения

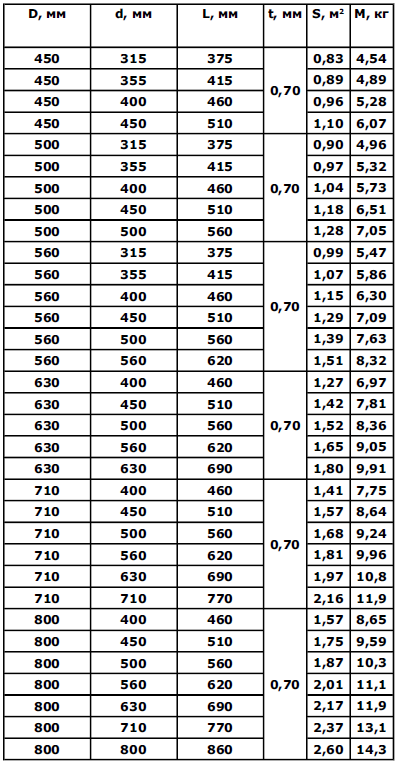

Размеры и технические характеристики
Без резинового уплотнителя
Описание
Заглушки круглого сечения предназначены для глушения торца воздуховода.
Пример обозначения
Размеры и технические характеристики
Без резинового уплотнителя
Описание
Врезка круглого сечения в плоскость предназначена для подсоединение (врезания) круглой системы в прямоугольный воздуховод. В стандартном исполнении диаметр по размеру ниппеля. По заказу возможно исполнение врезки — муфты.

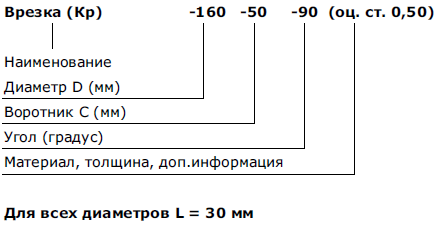

Пример обозначения
Размеры и технические характеристики
Описание

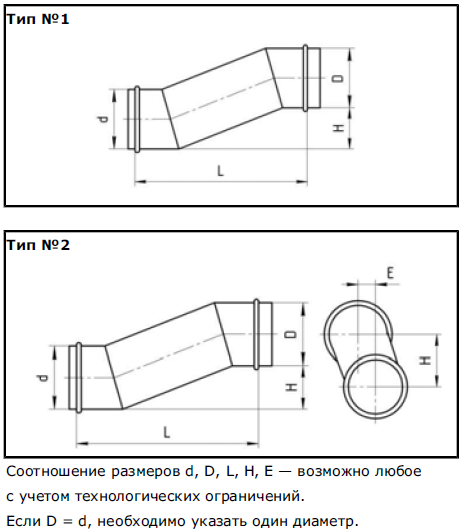

Утки - специальные фасонные изделия, которые созданы для соединения, где стыкуются разноуровневые воздуховоды или же те воздуховоды, которые находятся правее либо левее друг друга. В этом случае они находятся либо выше, либо ниже по отношению друг к другу. Имеющиеся в наличии современные системы вентиляции нередко предполагают совмещение воздуховодов, которые расположены на разных уровнях, ведь благодаря этому можно гарантировать равномерную подачу воздуха во все комнаты здания. Кроме этого, с помощью вентиляционных уток можно существенно ослабить поток воздуха там, где он происходит с большой скоростью, при этом снижая нагрузку на воздуховоды и вибрацию.

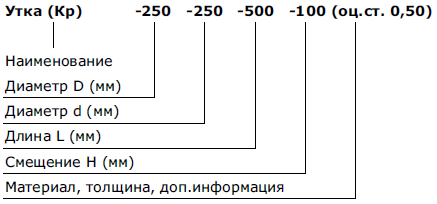

Пример обозначения
Размеры и технические характеристики
Описание

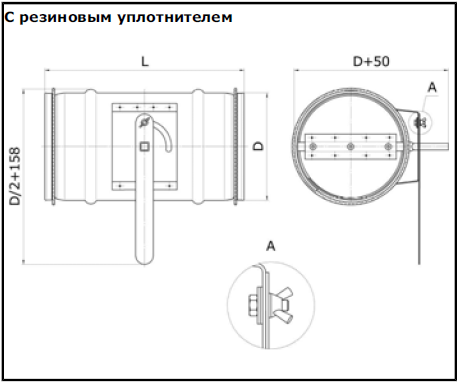

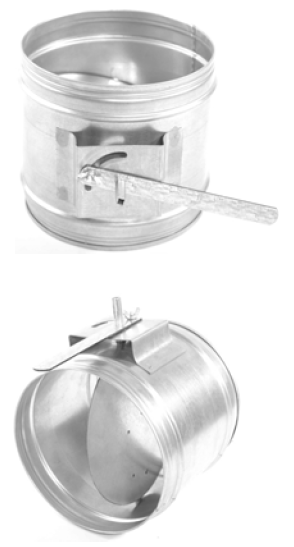

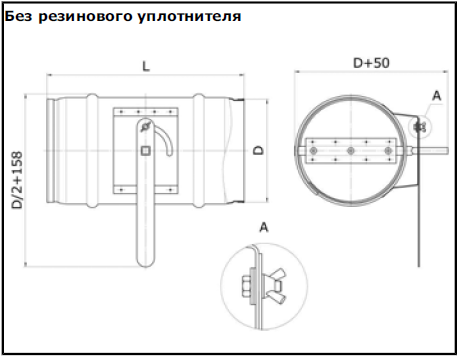

Дроссель-клапан позволяет регулировать или полностью перекрывать поток воздуха в системе вентиляции. Управление воздушным потоком осуществляется при помощи клапана с ручным механизмом. Специальной ручкой можно управлять положениями лопатки с установленными шагами в 15 градусов, что позволяет эффективно принимать участие в регулировке циркулирующего потока. Механизм круглого дроссель-клапана дает возможность лопатке поворачиваться на 90 градусов.

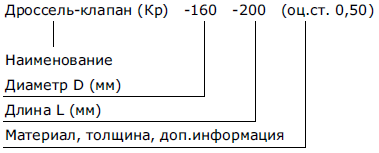

Пример обозначения
Размеры и технические характеристики

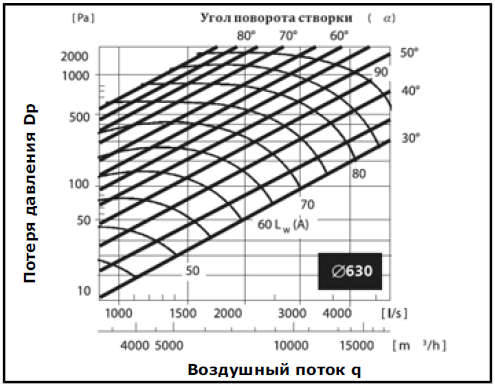

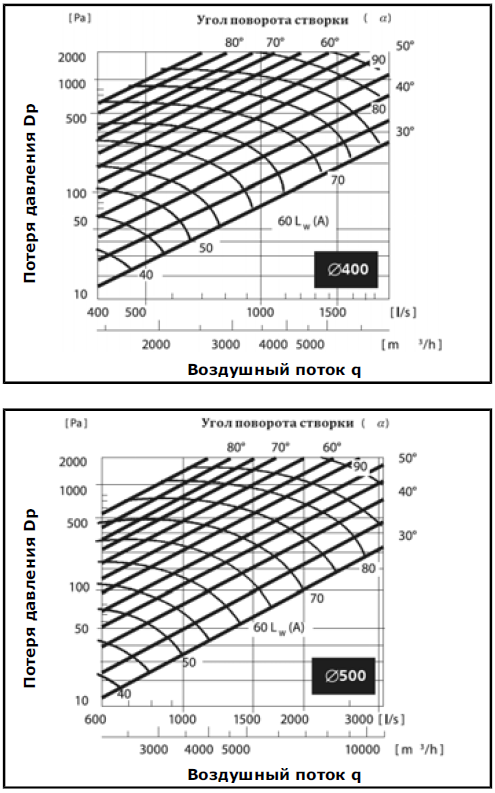

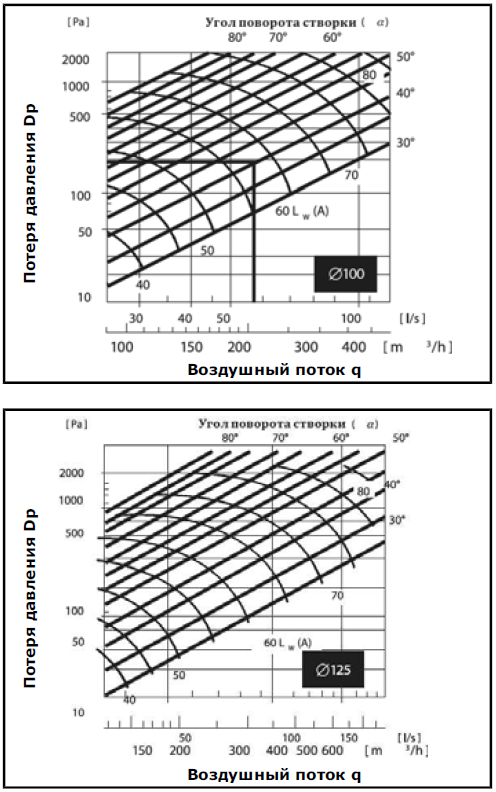

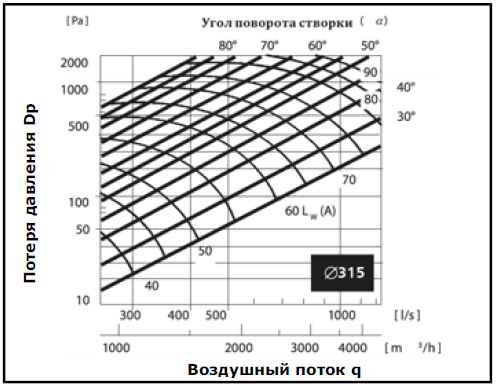

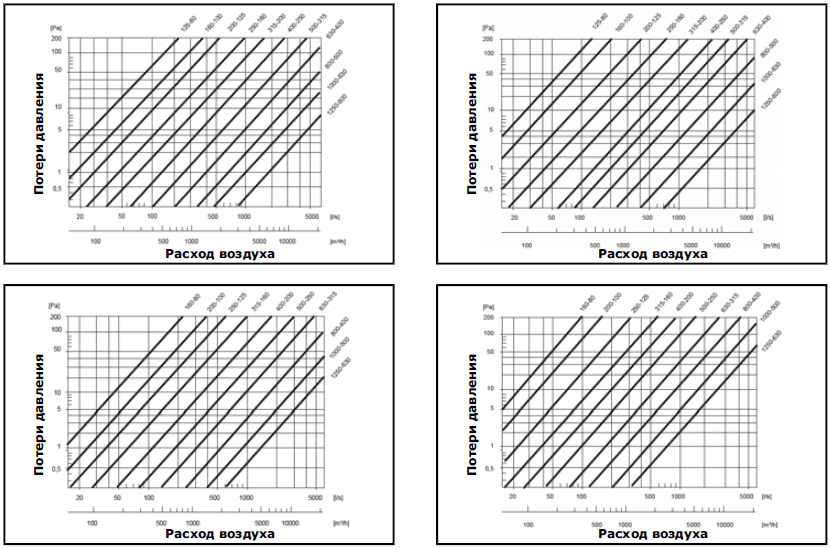

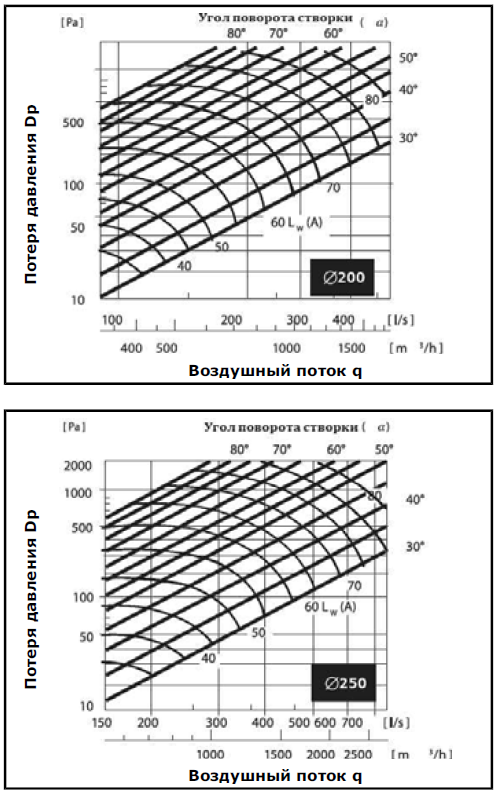

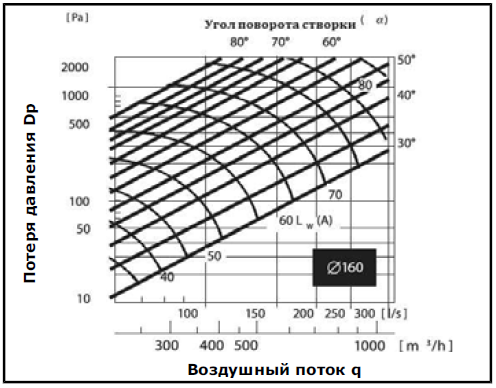

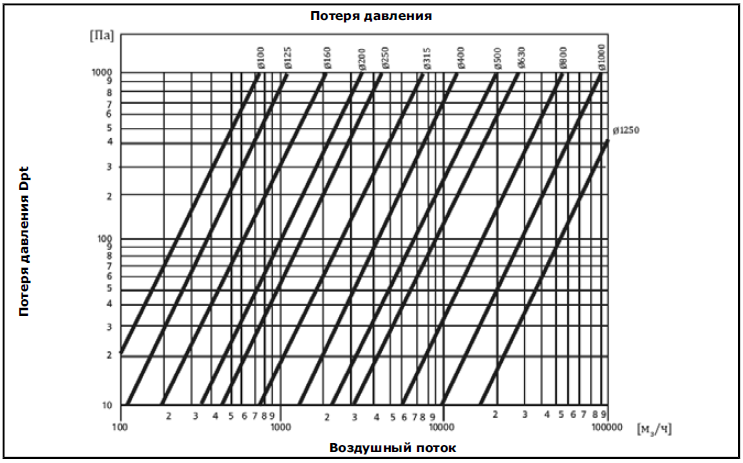

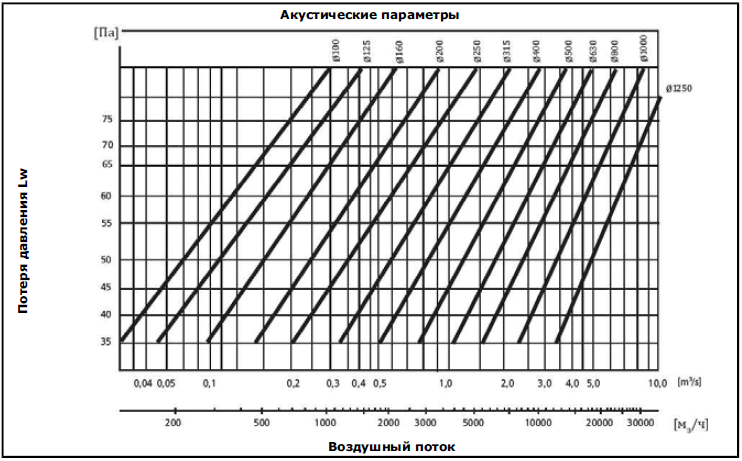

Используемые для подбора клапана графики потерь давления и уровня звука.
Прямые линии представляют общую потерю давления в клапане как функцию воздушного потока и угла поворота створки клапана. Кривая показывает значение А, отображающее уровень звука Lw (А) в dB внутри вентиляционного канала.
Пример: Диаметр Ф100 мм Воздушный поток 60 л/с Потеря давления 200 Па
По графикам можно определить следующие данные: Угол поворота створки 40 градусов Уровень звука 62 dB(A)
Описание

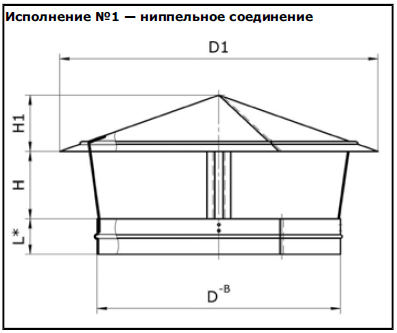

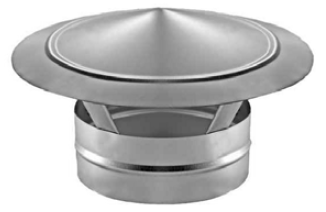

Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков. Выбор типа зонта производится в соответствии с наружным размером горловины шахты, принятым в проекте.

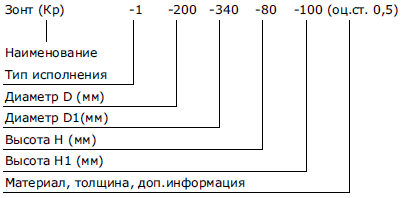

Пример обозначения

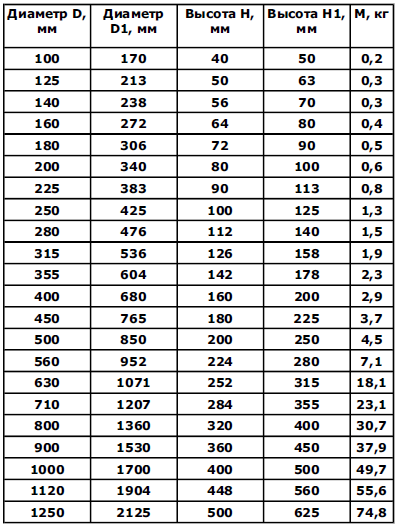

Размеры и технические характеристики
Зонты круглого сечения изготавливаются на ниппельном и фланцевом соединении в зависимости от заказа.

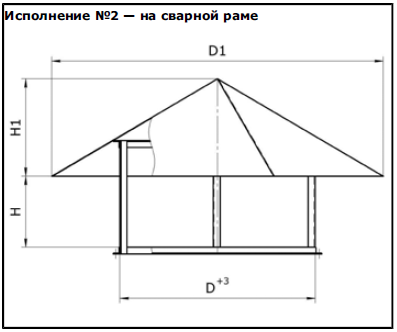

Зонты круглого сечения с диаметра ФбЗО изготавливаются на сварной раме из уголка 25x25x4
Технические данные
